初期雨水處理系統，是一種高效循環水處理系統，含水泵、風機、計量泵、攪拌機、進出口壓力表、電接點壓力表、水垢凈系統、自動加藥系統、自動控制系統（電動蝶閥、電磁閥）等，即從進水接管點（接口）至出水接口。高效循環水處理系統要求處理后的出水有0.05-0.1MPa的壓力。

一、設備構成

初期雨水處理系統包括水垢凈系統的藥量、濾料、填料等。包含高效循環水處理系統內設備之間的連接管道、管件和閥門等。

電氣系統：低壓進線柜(包含集中補償柜)及之后的其他柜體，如操作柜、控制柜、操作箱、設備控制柜、低壓柜、動力柜、低壓變頻柜及柜體、動力電纜、控制電纜、現場和柜內電纜及橋架均由投標方提供。

二、工藝參數要求

初期雨水處理系統主要參數如下：

處理流量：≥320m3/h

去除率：≤1NTU(懸浮物去除率大于95%)

過濾速度： 40m/h-65m/h

納污量： 20kg/m3-45kg/m3

過濾介質：對稱體短纖維自適濾料

設備運行速度： 40-65m/h

設備直徑： 2600mm

設備總高度： 4485mm

設計壓力： 0.4Mpa

工作壓力：≤0.35Mpa

最低工作溫度： 5℃

最高工作溫度： 60℃

本體材料： Q235-A

進出水法蘭公稱直徑： DN250

過濾周期： 8-12h

反沖洗方式：氣水混合反沖洗

運行壓差：正常出力時≯0.015Mpa；最大出力時≯0.15Mpa

三、配套設備

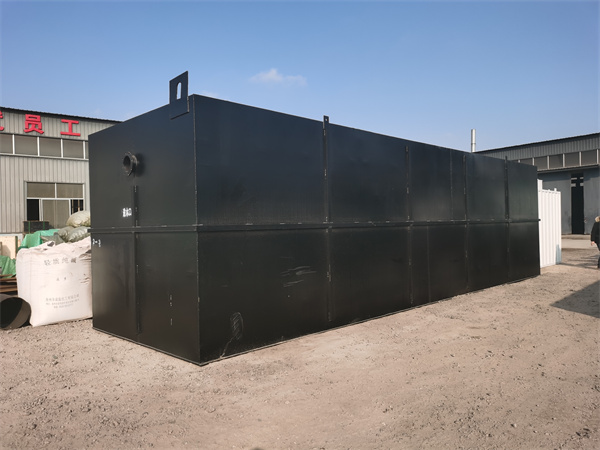

初期雨水處理系統，地埋式雨水處理一體機，主要配置設備如下：

1、原水泵

水泵流量：≥320m3/h

揚程：≥17m

建議品牌：南方泵業、上海凱泉、上海東方

2、混凝加藥裝置

加藥量根據進水水質參數、水量及出水水質參數確定。采用濕式投加，藥劑通過配藥桶將藥劑經過高濃度配制、攪拌均勻后，配置成工藝合適的可投加配比濃度藥液，最后采用壓力計量泵投加到設備原水進水總管內。

藥劑采用聚合氯化鋁，投加濃度2.5%，投加量按2-6mg/L計算；

配藥（溶解）桶：容積V=500L；材質：PE，帶攪拌機。

投藥計量泵：流量62L/h，建議品牌SEKO、米頓羅、帕斯菲達。

3、水垢凈化系統

材質： Q235-A

加藥量： 210Kg

進出口管徑： DN250

4、配套反沖洗風機

風量： Q=11.5m3/min

升壓： 0.06MPa

羅茨風機建議品牌：章鼓、長鼓

5、清洗方式：

水反洗+氣洗+氣水混合沖洗+水正洗

a）水洗時間：                     2-3 min

b)水氣合洗時間：                  6-8 min

c)水間斷洗間隔：                  1 min

d)水氣間斷洗持續總時間：          2 min

e)氣洗時間：                      3-5 min

f)水洗強度：6-8L/m2.s             水壓：0.1-0.15Mpa

g)氣洗強度：40-60 L/m2.s          空氣壓力：35-70Kpa

6、設備防腐

罐內防腐按 除銹→H130無毒聚酰胺環氧樹脂涂料的工序；

罐外防腐按 除銹→防銹漆二道→防腐中間漆一道→環氧瀝青面漆二道的工序，干膜厚度≥110微米；面漆設備安裝完畢后現場噴涂。

除不銹鋼布水器外，其他設備均進行防腐處理。

防腐按水處理設備技術條件（JB/T 2932-1999）防腐標準執行。

油漆光滑平整，光滑均勻，不得有明顯的漏漆、流掛、皺皮、氣泡、脫落等。

7、材料要求

加藥裝置采用的材料符合本標準的制定及規定，并有檢驗合格證。

鋼材的使用范圍符合JB/T 2932-1999的規定。

殼類零件符合 JB/T 2932-1999的規定。

法蘭符合 HG/T20592的規定。

加藥管、進出水管、及排污管的材料符合JB/T 8163-1999的規定。
